[Murata Product] PTC Thermistor 알아보기
- 작성자 : 최고관리자
- 등록일 : 25-05-13 11:21
- 조회수 : 17회
본문
PTC 서미스터는 온도가 올라가면서 Curie Point에 도달하면 저항값이 급격히 올라가는 전자부품으로 다양한 제품에서 사용되고 있습니다.
오늘은 PTC 서미스터에 대해서 알아보도록 하겠습니다!
특징
PTC 서미스터의 재료는 타이타늄산바륨(BaTiO3) 산화물을 소성한 세라믹입니다. 타이타늄산바륨(BaTiO3) 은 Curie 온도부근에서 결정 구조를 변화시키며 온도에 따라 전기 쌍극자와 산소 이온이 전자의 흐름을 조절하여 저항값이 바뀝니다.
세라믹 PTC의 SEM이미지
저항 온도 특성

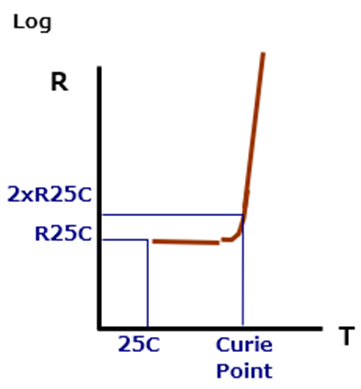

PTC 서미스터의 저항값은 아래 그림과 같이 Curie Point에 도달하면 급격하게 상승합니다. Curie Point는 일반적으로 25℃에서의 저항값의 2배에 해당하는 온도를 뜻합니다. 온도가 높아지면 저항이 상승하는 원리를 사용해서 과전류보호 및 과열감지에 사용되고 있습니다.
적용 예시 및 작동원리
PTC는 과전류보호 및 과열감지에 사용되고 있으며 스마트폰, 노트북, 서보모터 등 급작스러운 열과 전류로부터 회로 및 기기를 보호하기 위해 사용되고 있습니다.

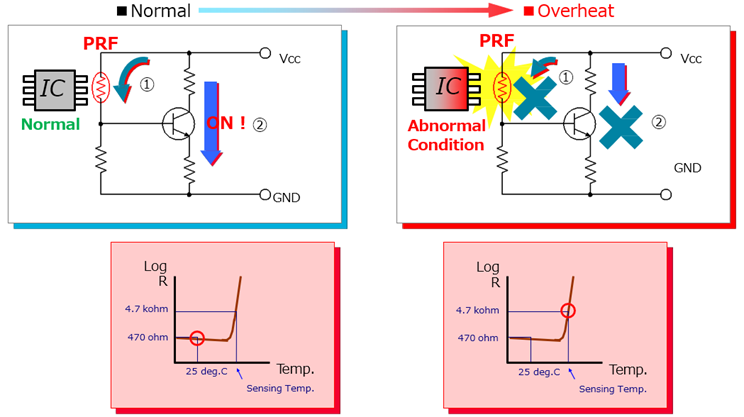

위의 그림은 과열감지 때 PTC의 작동원리입니다. IC 근처에 설치된 PTC가 이상 발열을 감지하여 저항값이 높아짐에 따라 게이트 쪽으로 전류가 흐를 수 없게 됩니다.

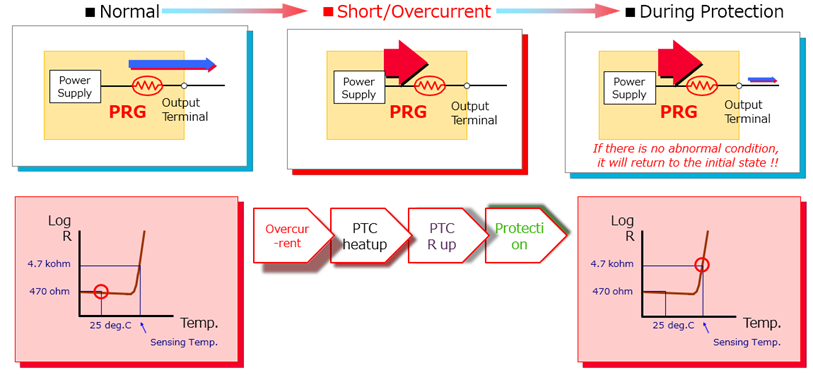

다음 그림은 과전류감지 때 PTC의 작동원리 입니다.
쇼트 및 과전류 발생 시 저항값이 상승하여 Output Terminal쪽으로 전류가 흐를 수 없도록 하고 있습니다. 회로가 정상상태가 되면 PTC의 저항값은 서서히 떨어져서 25℃의 저항값으로 돌아오게 됩니다. 이처럼 Murata의 PTC Thermistor는 reset table 한 특성이 있습니다.
오늘은 PTC 서미스터에 대해서 알아보았는데요? 궁금한 점이 있으시다면 카카오톡 채널이나 메일로 문의해주세요! : )
written by. 한국무라타전자 기술지원팀 박순후
